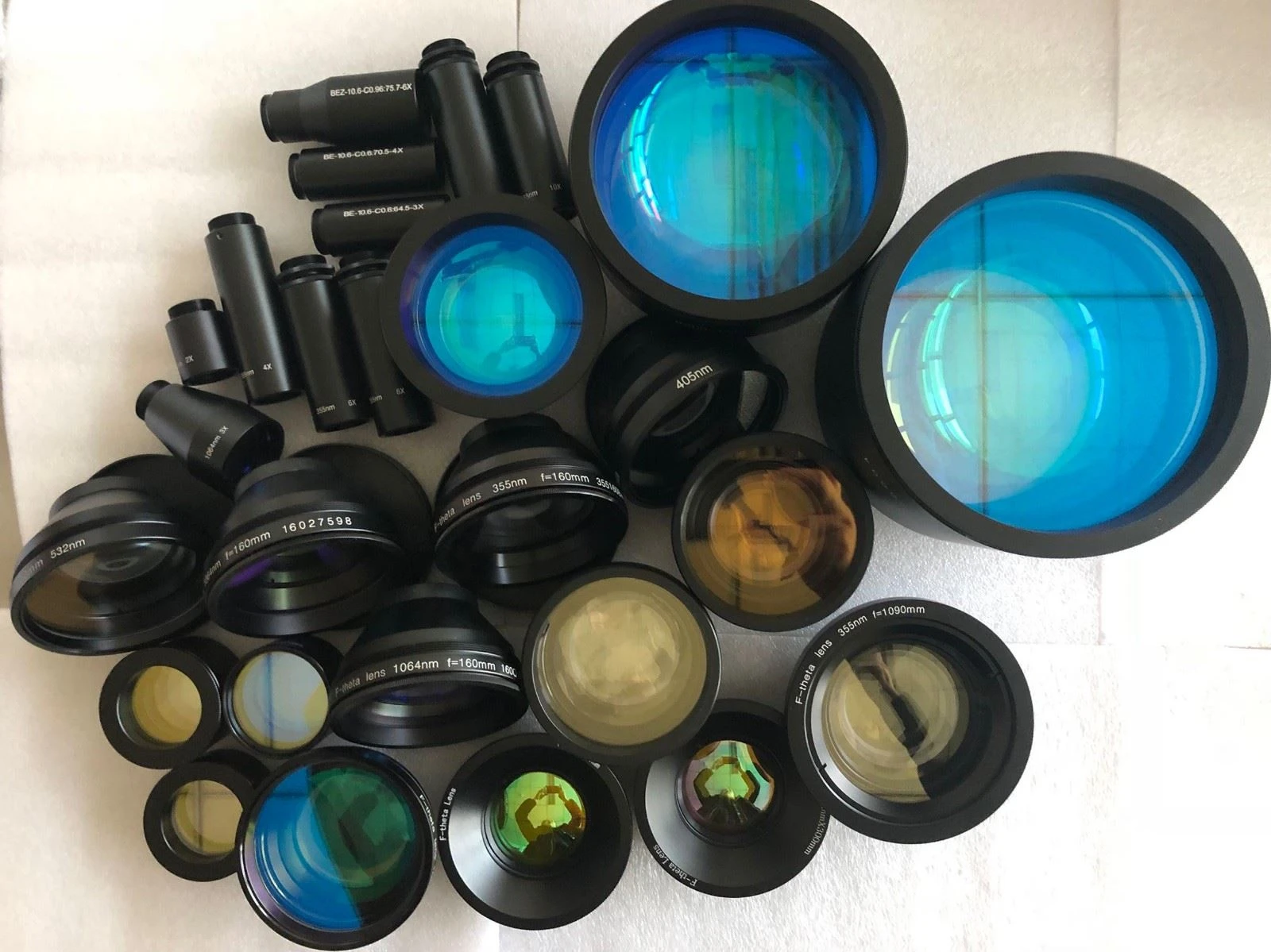

1064nm Szkło optyczne F-theta Soczewka polowa Soczewka laserowa
Opis produktu Soczewka F-Theta, znana również jako soczewka skanująca, służy do tworzenia jednolitej plamki wiązki laserowej w określonym obszarze znakowania. Jest to jeden z najważniejszych akcesoriów maszyny do znakowania laserowego. Głównymi wskaźnikami soczewki skanującej są zakres skanowania i ogniskowa. Ogólnie...
Opis
1064nm Szkło optyczne F-theta Soczewka polowa Soczewka laserowa
Opis produktu
Soczewka F-Theta, znana również jako soczewka skanująca, służy do tworzenia jednolitej plamki wiązki laserowej w określonym obszarze znakowania. Jest to jeden z najważniejszych akcesoriów maszyny do znakowania laserowego.
Głównymi wskaźnikami soczewki skanującej są zakres skanowania i ogniskowa. Ogólnie rzecz biorąc, im dłuższa ogniskowa, tym większe pole skanowania i większa średnica ogniskowej. Oznacza to, że gdy obszar skanowania jest do pewnego stopnia duży, plamka nie jest wystarczająco drobna, a gęstość mocy lasera będzie niewystarczająca.
Zniekształcenia są mniejsze niż 0,2%
Większy kąt skanowania
Różne modele do wyboru
Aplikacja
Maszyna laserowa światłowodowa.
Maszyna laserowa YAG.
Dostarczamy również soczewki polowe odpowiednie do laserów o innych długościach fal, a także kwarcowe soczewki polowe.
UWAGA: Zapoznaj się z poniższą tabelą parametrów, aby upewnić się, że pasuje ona do twojej maszyny laserowej.
Parametry
| Model przedmiotu | EFL (mm) | Odległość robocza (mm) | Kąt skanowania | Pole skanowania (mm) | Ф Rozmiar plamki (μm) | Gwint (mm) |
| f-63-1064 | 63 | 61.80 | ±22° | ϕ50(35×35) | 10 | M85×1 |
| f-80-10LNS-1064 | 80 | 83.27 | ±22° | ϕ70(50×50) | 15 | M85×1 |
| f-80-20LNS-1064 | 80 | 77.85 | ±25° | ϕ70(50×50) | 7.7 | M85×1 |
| f-100M-1064 | 100 | 113.85 | ±28° | ϕ100(70×70) | 24.3 | M85×1 |
| f-100-10LNS-1064 | 100 | 118.49 | ±28° | ϕ100(70×70) | 16.2 | M85×1 |
| f-100R-1064 | 100 | 105.75 | ±28° | ϕ100(70×70) | 16 | M85×1 |
| f-100-20-1064 | 100 | 104.85 | ±22° | ϕ100(70×70) | 9.76 | M85×1 |
| f-100D-1064 | 100 | 103.37 | ±25° | ϕ87 (62×62) | 9.8 | M85×1 |
| f-120-30-1064 | 120 | 127.60 | ±25° | ϕ105(80×74) | 15 | M112×1;M102×1;M95×1 |
| f-130-1064 | 130 | 141.96 | ±25° | ϕ120 (85×85) | 21.1 | M85×1 |
| f-160M-1064 | 160 | 178.66 | ±17,7° | ϕ100(71×71) | 38.85 | M39×1;M55×1 |
| f-160-12LNS-1064 | 160 | 181.29 | ±28° | ϕ155(110×110) | 25.9 | M85×1 |
| f-160R-1064 | 160 | 176.26 | ±28° | ϕ155(110×110) | 25.9 | M85×1 |
| f-160H-20LNS-1064 | 160 | 180.72 | ±28° | ϕ142 (101×101) | 15.86 | M85×1 |
| f-163B-1064 | 163 | 186.45 | ±28° | ϕ162(113.3×113.3) | 26.6 | M85×1 |
| f-163R-1064 | 163 | 181.86 | ±31,7° | ϕ169 (120×120) | 31.7 | M85×1 |
| f-163C-1064 | 163 | 182.15 | ±28° | ϕ160(113×113) | 15.9 | M85×1 |
| f-168-36-1064 | 168 | 181.12 | ±25° | ϕ146 (99.5×99.5) | 9.1 | M112×1 |
| f-170-30-1064 | 170 | 198.31 | ±25° | ϕ150(110×110) | 11.03 | M112×1;M102×1;M95×1 |
| f-173B-1064 | 173 | 197.51 | ±28° | ϕ170 (120×120) | 28 | M85×1 |
| f-188-1064 | 188 | 212.00 | ±28° | ϕ185(130×130) | 30 | M85×1 |
| f-210A-1064 | 210 | 231.88 | ±28° | ϕ212 (150×150) | 34 | M85×1 |
| f-210B-1064 | 210 | 225.80 | ±28° | ϕ205(145×145) | 25 | M85×1 |
| f-210-30-1064 | 210 | 240.42 | ±25° | ϕ185 (140×130) | 13.63 | M112×1;M102×1;M95×1 |
| f-220-10LNS-1064 | 220 | 259.78 | ±28° | ϕ216 (153×153) | 29 | M55×1;M85×1 |
| f-220-20LNS-1064 | 220 | 241.55 | ±28° | ϕ212 (150×150) | 21.4 | M85×1 |
| f- 254M-1064 | 254 | 299.42 | ±28° | ϕ254(180×180) | 60 | M39×1;M55×1 |
| f-254B-1064 | 254 | 277.70 | ±28° | ϕ245 (175×175) | 35.3 | M85×1 |
| f-254-10LNS-1064 | 254 | 281.14 | ±28° | ϕ245 (175×175) | 30 | M85×1 |
| f-254-20LNS-1064 | 254 | 271.94 | ±25° | ϕ245 (175×175) | 24.8 | M85×1 |
| f-254-30-1064 | 254 | 284.58 | ±25° | ϕ222(175×155) | 20 | M112×1;M102×1;M95×1 |
| f-255-8.5B-1064 | 255 | 292.94 | ±30,2° | ϕ268 (190×190) | 33.1 | M85×1 |
| f-260-1004 | 260 | 287.54 | ±28° | ϕ255(180×180) | 42.5 | M85×1 |
| f-290-1004 | 290 | 348.52 | ±28° | ϕ283 (210×210) | 47 | M85×1 |
| f-300D-1064 | 300 | 360.86 | ±28° | ϕ295(208×208) | 35 | M85×1 |
| f-330-1064 | 330 | 383.93 | ±28° | ϕ325 (230×230) | 53 | M85×1 |
| f-330C-1004 | 330 | 387.61 | ±28° | ϕ325 (230×230) | 40 | M85×1 |
| f-330-30-1064 | 330 | 376.42 | ±28° | ϕ325 (230×230) | 21.2 | M112×1;M102×1;M95×1 |
| f-350C-1064 | 350 | 417.81 | ±28° | ϕ345 (244×244) | 34 | M85×1 |
| f-420-10LNS-1064 | 420 | 481.32 | ±28° | ϕ419(296×296) | 82 | M85×1 |
| f-420B-1064 | 420 | 486.08 | ±28° | ϕ410(290×290) | 40.8 | M85×1 |
| f-420-30-1064 | 420 | 491.03 | ±28° | ϕ410 (290×290) | 27.3 | M112×1;M132×1 |
| f-430B-1064 | 430 | 497.77 | ±28° | ϕ425(300×300) | 41.9 | M85×1 |
| f-515-1064 | 515 | 570.35 | ±31,5° | ϕ565 (400×400) | 50.1 | M85×1 |
| f-525-1064 | 525 | 604.73 | ±31,5° | ϕ568 (402×402) | 51.1 | M85×1 |
| f-580-1064 | 580 | 670.19 | ±28° | ϕ566 (400×400) | 47 | M85×1 |
| f-815-1064 | 815 | 899.83 | ±28° | ϕ800(565×565) | 66 | M85×1 |
Czyszczenie soczewek
